 【Bridge CDS网络版工作站】
产品说明
系统概述
Bridge CDS网络版工作站是由计算机硬件和应用软件组成,能够完成实验室数据和信息的自动采集、分析。 基于FDA数据完整性要求,满足从原始数据采集,电子归档,物理安全性和逻辑安全性要求。区别于单机版,网络版可在终端对用户访问权限控制,权限分配管理,每台仪器配DAC采集模块,对接服务器,进行仪器的控制、数据的采集上传,仪器间的信息共享此模式分摊压力,扩展性强,支持断点续传,可支持多客户同时在线操作。


一. Bridge  CDS网络版工作站平台简介

磐诺网络版工作站(简称 Bridge  CDS)是目前在国内应用广泛的产品;为适应气相色谱网络化需求,从根本上解决传统色谱仪单机版使用弊端,我司研发突破传统的网络版工作站。该网络版采用的服务器数据库原理,通信容量大,以太网通信方式,同时支持多台色谱仪的多个通道同时处理,电子归档保存原始谱图,多端备份,保证数据完整性及安全,支持远距离数据传输和控制;除保留传统工作站功能外,增添多个功能,优化用户体验。
Bridge CDS突破传统工作站只能纸质传输报告的模式,将分析结果通过多种传输方式(互联网,总线等)远程传输到指定地方,彻底摈弃人工传送报告,为用户节省人力时间成本。数据自动存档,免去人工分析谱图,整理,判断结果,提供了工厂的自动化水平。

二. Bridge CDS主要特点

l 仪器信号的自动采集------提高实验室自动化能力,B/S 结构的设计------客户端无需专门维护。界面友好,易于操作,实现智能管理;易学、易用。
l 采集数据断点补传机制,保证数据完整性。
l 所有仪器状态列表实时可见,可对每台仪器进行反控,分析任务。
l 所有设备新建的方法,分析项目,谱图可共享查看;方法不限制仪器都可调用
l 数据安全-不再局限于存储于本地,同步存储至服务器,实时调用
l 同时在线连接仪器数不受限制,满足≥19台仪器同时连接
l 同时在线操作用户数不受限制,可授权用户数≥20个
l 支持与lims系统对接

三. Bridge CDS 平台结构图

系统架构采用平台(包括但不限于.net)的开放式架构体系,DAC数据采集器配置,一对一连接仪器,通过交换机连接到服务器,通过虚拟化平台,进行数据采集,分析,存储等,内嵌成熟的二次开发工具,系统底层功能封装完整,具有无须大量固化代码级的开发就可使用的现成的管理功能,易于配置和功能扩展。系统支持常用数据库(包括但不限于Sql server)

平台结构图



虚拟化服务集群方案

采用VMware虚拟化平台构建虚拟服务器,部署各采集区域,不同业务区承载不同数量的虚拟机,可随着业务发展不断增加,减少物理服务器运营成本,最终实现数据中心全部虚拟化服务。每个业务区域采集器网络是隔离的,但VMware管理网络是相通的。
【拓扑图】



【业务流程图】





四. Bridge CDS 主要功能



1.1 功能列表


1.2 工作站
实时查看仪器工作站状态,可进入仪器中进行做样;用户登录限制-当前账户不允许同时登录多台仪器操作。

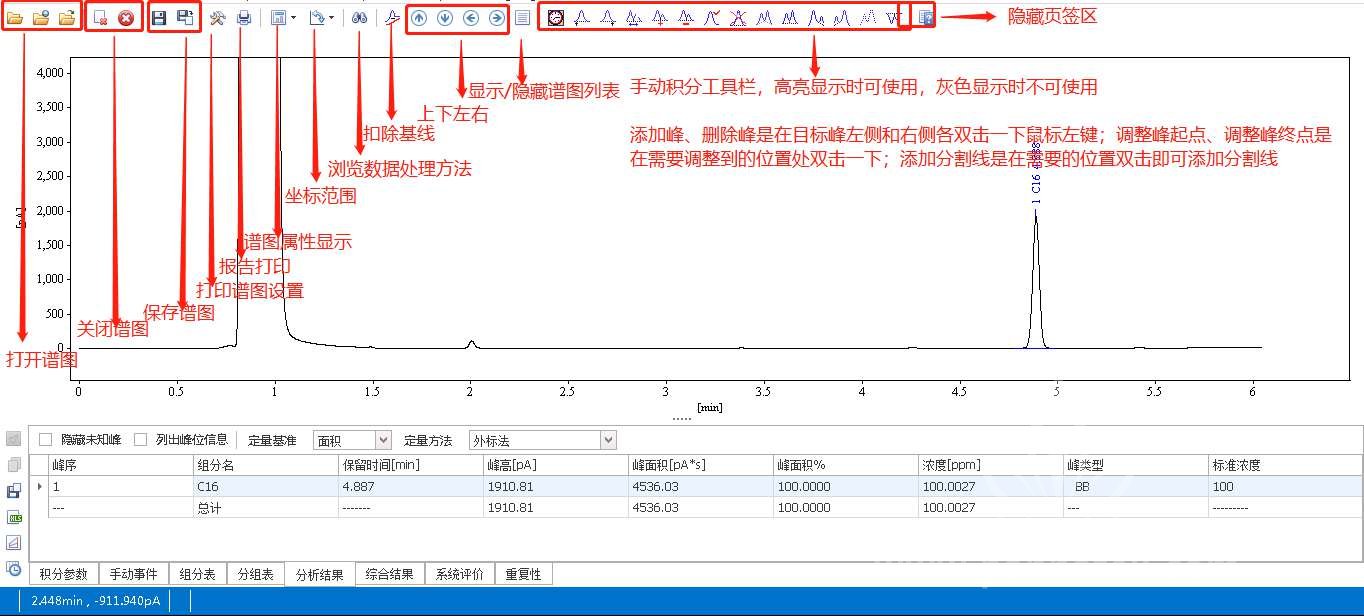

1.3 数据分析
l 对谱图进行全局浏览、反复局部放大及各种注释等几何操作;
l 查看积分结果、分组结果及谱峰详细信息;
l 修改方法内容(或加载其他方法)后重新积分;
l 手动事件;
l 进行多谱图比较及重复性分析

1.4 参数说明
实时控制 仪器参数设定、实时状态显示;实行各通道的实时控制,采集仪器传输信号
支持双通道同时进样运行,可实现双塔进样,提高自动化水平和工作效率,减少因人工操作而产生的误差
支持一台电脑控制多台仪器,随时查看仪器运行状态
数据采集 支持双击自动识别色谱组分峰信息;支持实时自动积分
提供套峰带自动识别功能,对已处理完的数据,显示组分峰的保留时间,有利于判断组分峰保留时间是否偏移;
数据上传时遇到异常情况(网络中断等),采用续传方式保证数据传输的完整性
数据处理 自动处理/手动处理谱图功能;定量功能(归一化法、修正归一法、内标法、外标法、指数法、内标归一法、外标归一法);手动制作标准曲线功能;显示谱峰详细信息;对未定性的组分峰可选择隐藏未知峰;未知峰定量计算功能
分组计算功能;色谱柱性能计算功能;多重谱图重复性对比功能,自动计算RSD显示结果
组分峰快速定位功能:在多组分情况下快速找到目标峰所在位置
数据文件 支持谱图数据导出(导出格式:TXT、Excel),支持谱图数据复制到剪贴板
支持通用格式转换(AIA格式)
数据共享 数据共享化,实现方法、样品信息、谱图通过数据库在局域网内共享,不再局限于本地,并提供权限限制,非本人的数据不允许修改上传至数据库,防止篡改,保证数据安全性
本地数据丢失,可通过数据共享功能,从数据库重新下载数据,提高数据安全性
支持与Lims联用,实现检验检测业务质量管理体系数字化,实验结果数据整合,统一管控
分析报告 支持谱图报告一键生成PDF文件
支持用户自定义设定报告内容,可选择报告显示内容(仪器条件、辅助区、配样信息、手动事件、组分表、分析结果、综合结果、系统评价),编辑报告内容(单位名称、报告名称、做样人、审核人)
提供批量生成PDF报告功能:多张谱图批量处理,生成PDF报告并存于用户指定路径下
GMP 审计追踪功能:支持用户管理、权限控制,可对数据进行追溯
数据通讯 以太网(LAN),远程启动运行开始/结束(无线互联)
